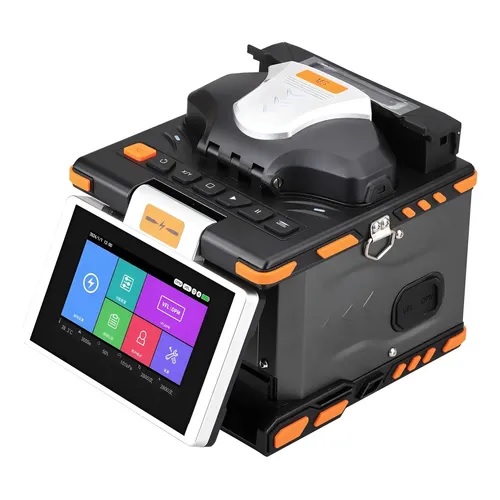

MAQUINA DE FUSAO FIBERVIX FV1010 6 MOTORES

A Máquina de Fusão de Fibra Óptica FiberVix FV1010 é um equipamento inteligente e totalmente automático, desenvolvido para garantir alta precisão, eficiência e confiabilidade em emendas de fibra óptica. Conta com sistema de alinhamento por núcleo ou revestimento, acionamento por seis motores de alta precisão e tempo de fusão de apenas 8 segundos. Possui aquecimento rápido em 18 segundos, tela touch articulada e recursos integrados como VFL e OPM, tornando o processo de instalação e manutenção de redes FTTH mais ágil, seguro e profissional.

ESPECIFICAÇÕES TÉCNICAS:

Desempenho

• Tempo de fusão: 8 segundos (típico para SMF)
• Tempo típico de aquecimento: 18 segundos
• Modos de fusão: 7 modos com baixíssima perda
• Perda de emenda (splice loss):
  • 0,02 dB (SMF)
  • 0,01 dB (MMF)
  • 0,04 dB (DSF / NZDSF)

Sistema Óptico e Mecânico

• Método de alinhamento: Núcleo da fibra ou revestimento (cladding)
• Sistema de focalização: Automático com 6 motores
• Ampliação:
  • 300x (X/Y)
  • 150x (sincronização X/Y)
• Teste de tração: 1,96 a 2,25 N

Compatibilidade de Fibras

• Tipos de fibra: SMF (G.652), MMF (G.651), DSF (G.653), NZDSF (G.655)
• Diâmetro da fibra:
  • Revestimento: 80 a 150 µm
  • Camada de proteção: 0,1 a 3 mm

Tela e Interface

• Tela: LCD touch capacitiva
• Tamanho: 4,3 polegadas
• Articulação: Até 180°
• Interface: GUI gráfica inteligente
• Armazenamento: 10.000 registros de fusão e 1.000 imagens

VFL e OPM Integrados

• Fonte de luz vermelha (VFL): ≥ 10 mW
• Medidor de potência óptica (OPM):
  • Faixa: -70 a +3 dBm
  • Comprimentos de onda: 850 a 1625 nm
  • Incerteza: ±0,5%

Bateria e Alimentação

• Capacidade da bateria: 5200 mAh
• Autonomia: Até 200 ciclos de fusão e aquecimento
• Tempo de carregamento: ≤ 3,5 horas
• Entrada de carregamento: AC 100–240 V | 50/60 Hz
• Saída USB: 5 V / 500 mA

Dimensões e Peso

• Dimensões da máquina: 156 x 155 x 152 mm
• Peso (com bateria): 1,74 kg
• Dimensões da maleta: 342 x 280 x 187 mm
• Peso total: 4,7 kg

Condições de Operação

• Temperatura de trabalho: -15°C a +50°C
• Umidade: Até 95% RH

Itens Inclusos

• Unidade principal (máquina de fusão / splicer)
• Maleta de transporte
• Clivador de fibra óptica
• Alicate Miller de três cavidades
• Fonte de alimentação
• Pincel de limpeza
• Frasco para álcool isopropílico
• Alça de ombro para transporte
• Fibra especial para calibração
• Manual de instruções
• Certificado e cartão de garantia
• Embalagem em caixa de papelão reforçada
